磁性翻板液位計，即磁性浮子液位計由現場指示部分及其輔助裝置（磁性開關和液位遠傳變送器），用戶也可以根據實際情況選配輔助裝置，也可以單獨選用現場指示部分。該產品適用范圍較廣，可用于布料染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工 業等。該液位計可適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配備使控制更加容易。
在桶槽的外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色，以指示實際液位高度?！ ?br/>
磁性翻板液位計主要技術指標
1、量程范圍：測量范圍：300~18000mm
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、工作壓力：≤2.5MPa（普通型）
用戶在磁性翻板液位計選型訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質***高的壓力可以達到10MPa。
6、連接方式：頂裝式磁性翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁性翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。

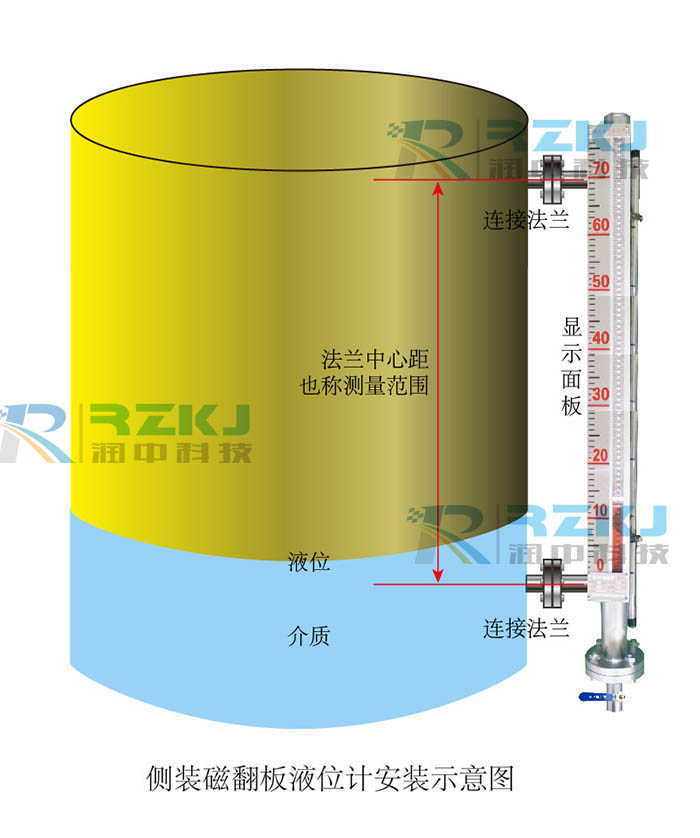

7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。（如圖1所示）

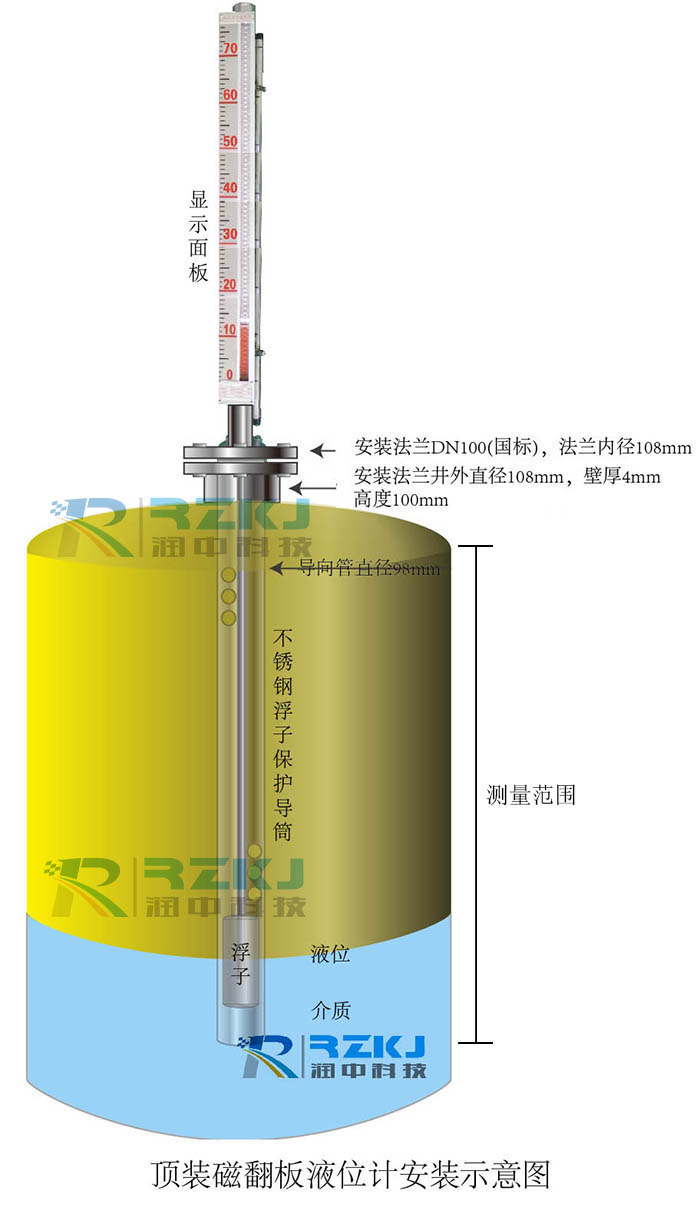

2.頂裝式因為是從頂部插入容器內部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。（如圖2所示）

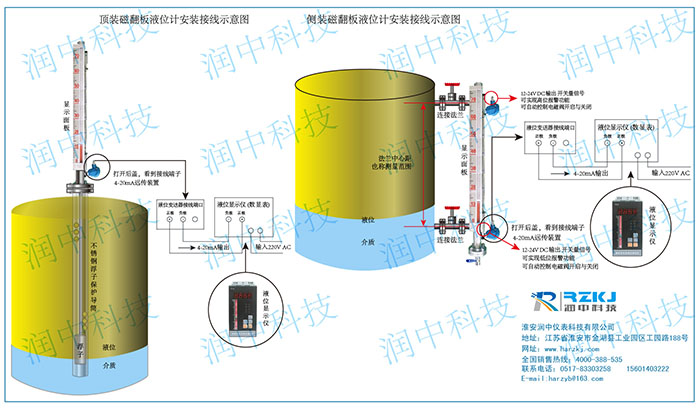

8、遠傳輸出及報警信號：磁性翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。
安裝示意圖1 安裝示意圖2

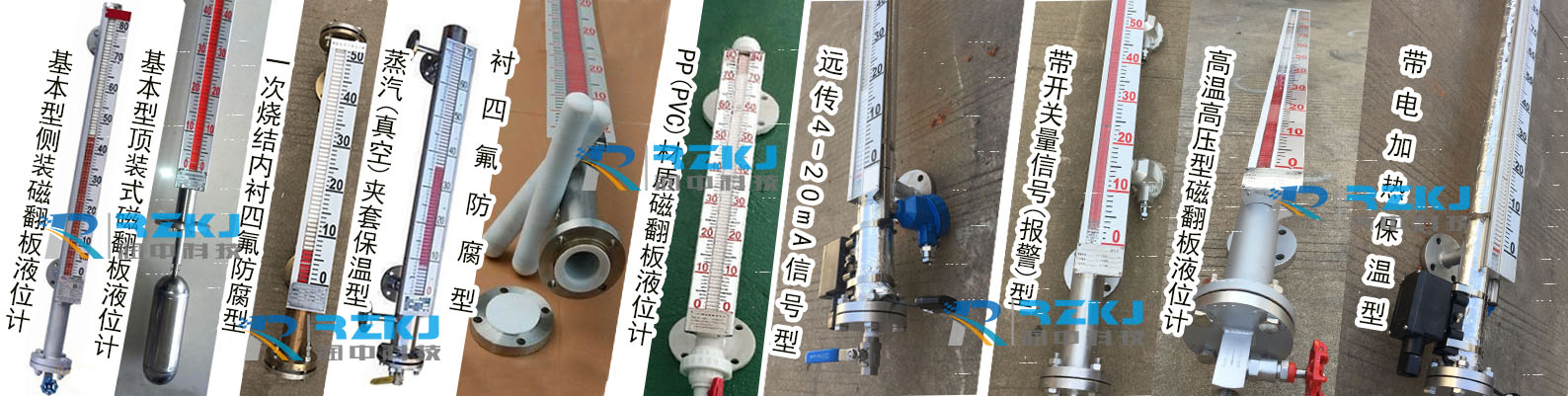

磁性翻板液位計外殼及襯里材質的選擇區別：
普通型磁性翻板液位計可用于測量一般無腐蝕性或弱腐蝕性的液體介質，材質選用304不銹鋼或316L不銹鋼，具有很高的結構強度，***常溫常壓的必條件下***下高支持10MPa 。工作壓力
不銹鋼內襯防腐型磁性翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁性翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型磁性翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的***好選擇。
側裝式內襯型磁性翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。

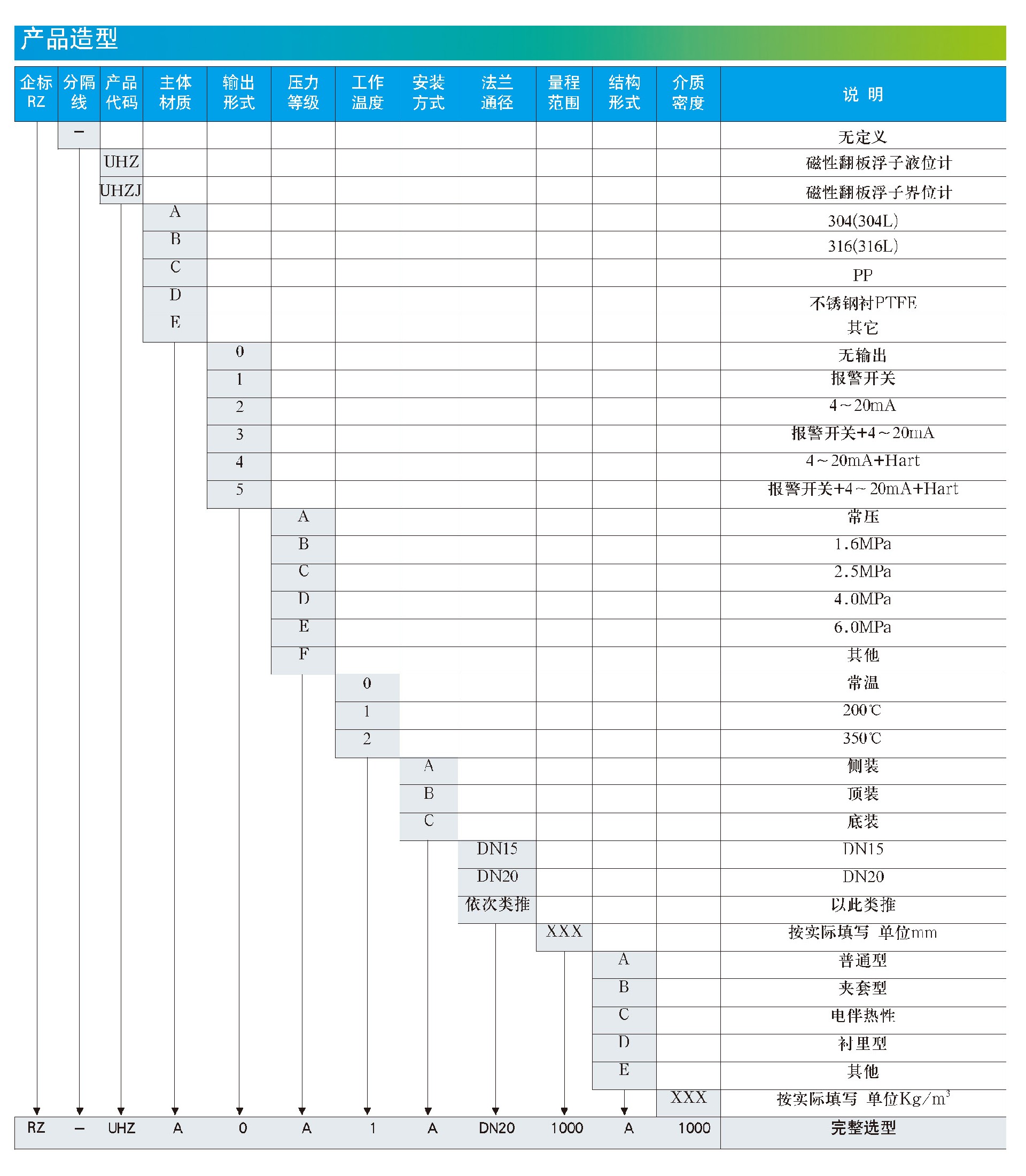

磁性翻板液位計選型表
（本選型指導由潤中儀表科技技術部提供，如您在使用磁性翻板液位計儀表的過程中遇到任何問題，都可以致電我司的全國銷售服務熱線： 15601403222 13915181149，我們會有專業人員為您答疑解惑）
