RZ-UTG超聲波液位計的詳細資料：
RZ-UTG2000系列超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
產品特點:
*超聲波液位計采用表面貼裝技術，提高儀器可靠性。
*自動功率調整、增益控制、溫度補償。
*的檢測技術，豐富的軟件功能適應各種復雜環境。
*采用新型的波形計算技術，提高儀表的測量精度。
*具有干擾回波的抑止功能保證測量數據的真實。
*16位D/A轉換，提高電流輸出的精度和分辯率。
*傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
*多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

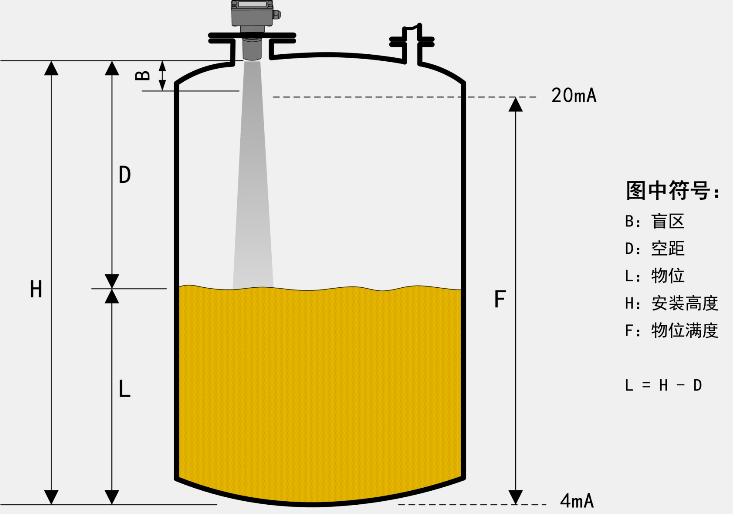

工作原理：
 | 超聲波物位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回 波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。 通過減法運算就可得出物位值。由于溫度對聲速具有影響，所以儀表應測量溫度，以修正聲速。 |
技術參數:
量 程：0～20m
精 度：0.25% 、0.5%
盲 區：0.3-0.5m
工作溫度：-20～+55℃
電源電壓：24VDC，220VAC
模擬輸出：4～20mA（可加上下開關量控制）
數字輸出：RS485/RS232協議，可提供上位機遠程監控
防護等級：IP65
顯示方式：4位LED

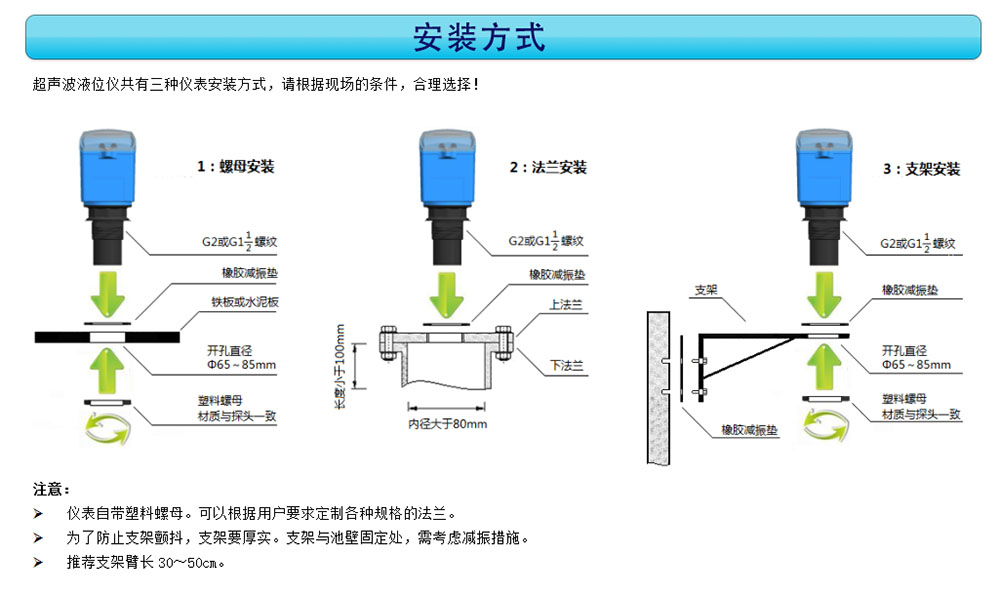

UTG2000系列超聲波液位計容器安裝條件:
●密閉容器
對于8m以下量程，容器上要有DN65以上的法蘭口；
對于10m、12m量程，容器上要有DN80以上的法蘭口，法蘭下的接管長度小于15cm。
對于15m量程，容器上要有DN150以上的法蘭口，法蘭下的接管長度小于15cm。
對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，法蘭下的接管長度小于20cm。
●開口容器
對于8m以下量程，容器上要有直徑65mm以上安裝口；
對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于15cm。
對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于15cm。
對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于20cm。

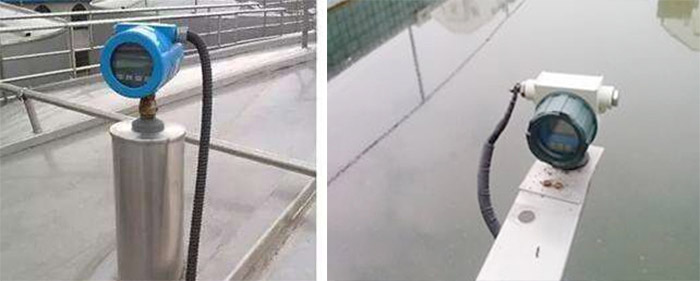

●開放式池子
要求有安裝支架。寒冷地區的室外應用：開放式池子：應采用加高安裝，防止超聲波探頭結霜、結冰。
容器：法蘭室外安裝，應采取保暖措施；無法保暖，應訂購探頭加長型的超聲波物位計，使探頭伸入容器內部。
