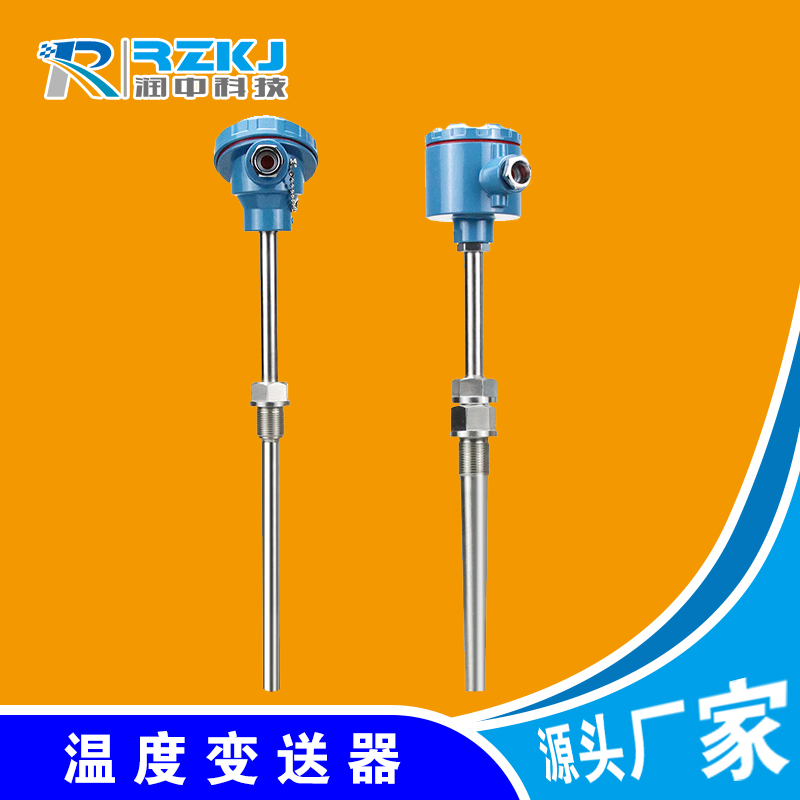

一體化溫度變送器概述
SK-SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
一體化溫度變送器特點
1、A、模塊式超小型模塊（模塊φ44×18）一體化，通用性強（有常規模擬型、帶RS485通訊型、HART協議型），常規模擬型可以實現二路變送信號輸出.
B、集成電路變送單元，現場顯示與輸出可以實現不同的測控需求：
a、一顯示，一路輸出（常規）；
b、一顯示，二路輸出；
c、二顯示，二路輸出；
2、采用DC24V供電，二線制4~20mA DC 輸出或者RS485通訊功能，傳輸距離遠，抗干擾能力強。
3、冷端、溫漂、非線性自動補償。
4、測量精度高，長期穩定性好，顯示變送精度：0.5級、0.3級、0.2級 、0.1級（全隔離智能型一體化溫度變送器）；傳感器精度：熱電阻 A級（Pt100）；熱電偶 I級 II級
5、溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
6、一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
7、機械保護 IP65 。
8、采用熱電偶溫變，可免用補償導線，降低成本。
9、可帶液晶、數碼管、指針等多種現場指示功能，方便現場觀察和適時監控。
10、現場環境溫度>60℃時，溫度傳感器和現場變送單元顯示儀表可采用分體式（隔離）安裝。
11、防爆等級：EXdIIBT4~6、EXdIICT4~6 粉塵防爆 證書編號：CNEx21.1024X
12、防護等級：IP65
一體化溫度變送器技術指標
類 別 | RZ-SBW 溫度變送器模塊 | RZ-SBW 現場顯示型溫度變送器 |
準 確 度 | 0.1%F.S（全隔離智能型） 0.2%F.S 0.3％F.S 0.5%F.S | |
輸入及量程選擇 | 熱電阻：Pt100 等，溫度范圍：-200~600℃內，適合中低溫量程選擇 | |
輸 出 | 一路二線制4-20mA DC 24V DC供電（其它輸出0~5V 1~5V 0~10V輸出需定制） | |
使用溫度 | -25-85℃ （一體化LCD/LED表頭時-10-60℃） | |
溫度影響 | ≤0.05%/℃ | |
濕 度 | 5-95%RH | |
現場顯示 | 無 | 3 1/2LED數碼管；LCD液晶 |
顯示精度 | 無 | 數字式:0.1級（隔離智能型）；0.2級；0.25級；0.5 級；1.0級 |
負載能力 | <600Ω（額定負載250Ω） | |
外形尺寸 | Φ44×18 | 70×100（中繼器） |
一體化溫度變送器選型方法
型號 | 類別 | 感溫元件 | 現場顯示 | 安裝固定 | 接線盒 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
SK-SBW | 一體化溫度變送器 | |||||||||
R | 熱電偶 | |||||||||
Z | 熱電阻 | |||||||||
P | 熱電偶分度號：S | |||||||||
R | 熱電偶分度號：B | |||||||||
M | 熱電偶分度號：N | |||||||||
N | 熱電偶分度號：K | |||||||||
E | 熱電偶分度號：E | |||||||||
F | 熱電偶分度號：J | |||||||||
C | 熱電偶分度號：T | |||||||||
P | 熱電阻-Pt100 | |||||||||
C | 熱電阻-Cu50 | |||||||||
空白為不帶現場顯示 | ||||||||||
Y | 數碼管（液晶）顯示 | |||||||||
H | 帶HART協議（液晶） | |||||||||
R | 帶RS485通訊(模塊式) | |||||||||
1 | 無固定裝置 | |||||||||
2 | 固定螺紋 | |||||||||
3 | 活動法蘭 | |||||||||
4 | 固定法蘭 | |||||||||
5 | 活絡管接頭式 | |||||||||
6 | 固定螺紋錐形式 | |||||||||
7 | 直形管接頭式 | |||||||||
8 | 固定螺紋管接頭式 | |||||||||
9 | 活動螺紋管接頭式 | |||||||||
2 | 防噴式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高鋁質管 | |||||||||
3 | Ф20高鋁質管 | |||||||||
B | 隔爆 | |||||||||
無 | 普通元件 | |||||||||
K | 鎧裝元件 | |||||||||
F | 防腐型材質:316 | |||||||||
F4 | 防腐型:不銹鋼襯四氟 | |||||||||
N | 耐磨型 | |||||||||
RZ-SBW | R | N | YH | 2 | 4 | 0 | B | K | F | 典型型號選型 |
選擇溫度變送器需要知道以下參數：
1、溫度范圍：
2、傳感器分度號：熱電阻：PT100 熱電偶：K S B
3、溫度變送器的精度要求：
A、傳感器精度：
1）PT100- A級
2）K S B -I級 II級
B、變送精度：0.5級 0.3級 0.2級0.1級（熱電偶為0.5級）
4、輸出信號及功能：
輸出信號一般為4~20mA輸出，功能為帶HART協議 RS485通訊
是否帶現場顯示（現場顯示有數碼管顯示與液晶顯示，一般數碼管顯示抗干擾效果弱，液晶顯示有普通的-抗干擾效果弱和智能全隔離抗干擾的）
5、傳感器的連接方式及規格尺寸：有螺紋、法蘭等
6、傳感器的插深長度mm：
7、傳感器的直徑mm：
8、傳感器及安裝方式的材質要求：
9、現場環境是否需要隔爆：
10、使用現場是否有對講機、變頻器、大功率電機等干擾：
一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
